Architectural pattern

Client-Server

Architectural pattern: Client-Server

Intro

  • Основная идея клиент-сервер состоит в разделении сетевого приложения на несколько компонентов, каждый из которых реализует специфический набор сервисов и обеспечивает совместный доступ к одной и той же информации из разных мест одновременно.

  • Компоненты такого приложения могут выполняться на разных вычислительных системах, выполняя серверные и/или клиентские функции. Это позволяет повысить надежность, безопасность и производительность сетевых приложений и сети в целом.

Типы серверов

Web-серверы

  • Изначально представляли доступ к гипертекстовым документам по протоколу HTTP (HyperText Transfer Protocol).

  • Сейчас поддерживают расширенные возможности, в частности работу с бинарными файлами: изображения, мультимедиа и т.п.

  • Например:

    • nginx свободный веб-сервер

    • Apache HTTP Server свободный веб-сервер

    • Apache Tomcat свободный веб-сервер

    • IIS от компании Microsoft

Серверы приложений

  • Предназначены для централизованного решения прикладных задач в некоторой предметной области.

  • Для этого пользователи имеют право запускать серверные программы на исполнение.

  • Использование серверов приложений позволяет снизить требования к конфигурации клиентов и упрощает общее управление сетью.

Серверы баз данных

  • Серверы баз данных используются для обработки пользовательских запросов на языке SQL.

  • При этом СУБД находится на сервере, к которому и подключаются клиентские приложения.

Файл-серверы

  • Файл-сервер хранит информацию в виде файлов и представляет пользователям доступ к ней.

  • Как правило, файл-сервер обеспечивает и определенный уровень защиты от несанкционированного доступа.

Почтовые серверы

  • Представляют услуги по отправке и получению электронных почтовых сообщений.

Серверы сообщений

  • Представляют услуги по отправке и получению мгновенных сообщений.

Двухуровневая архитектура

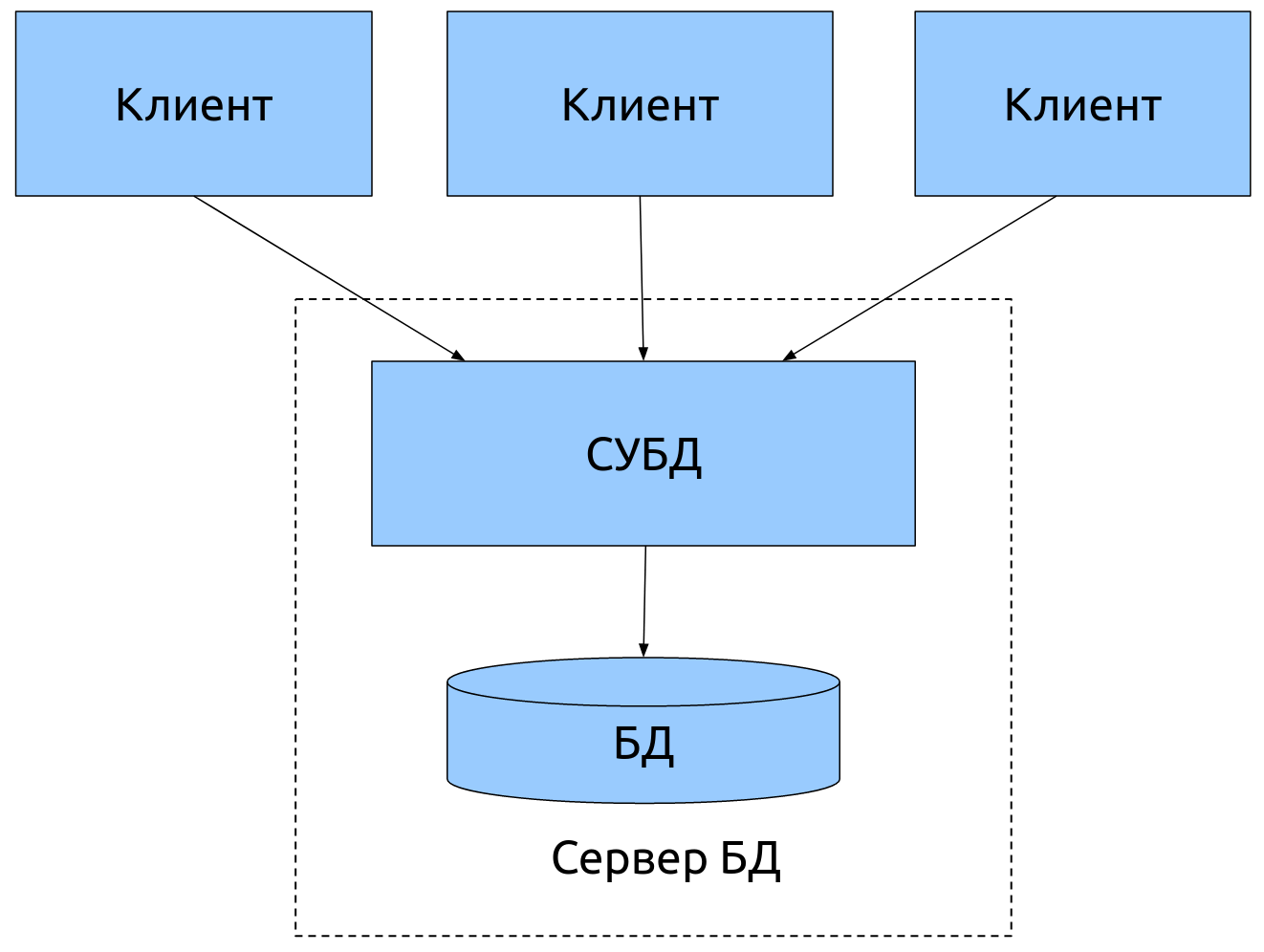

Двухуровневая с одним сервером

Двухуровневая с одним сервером

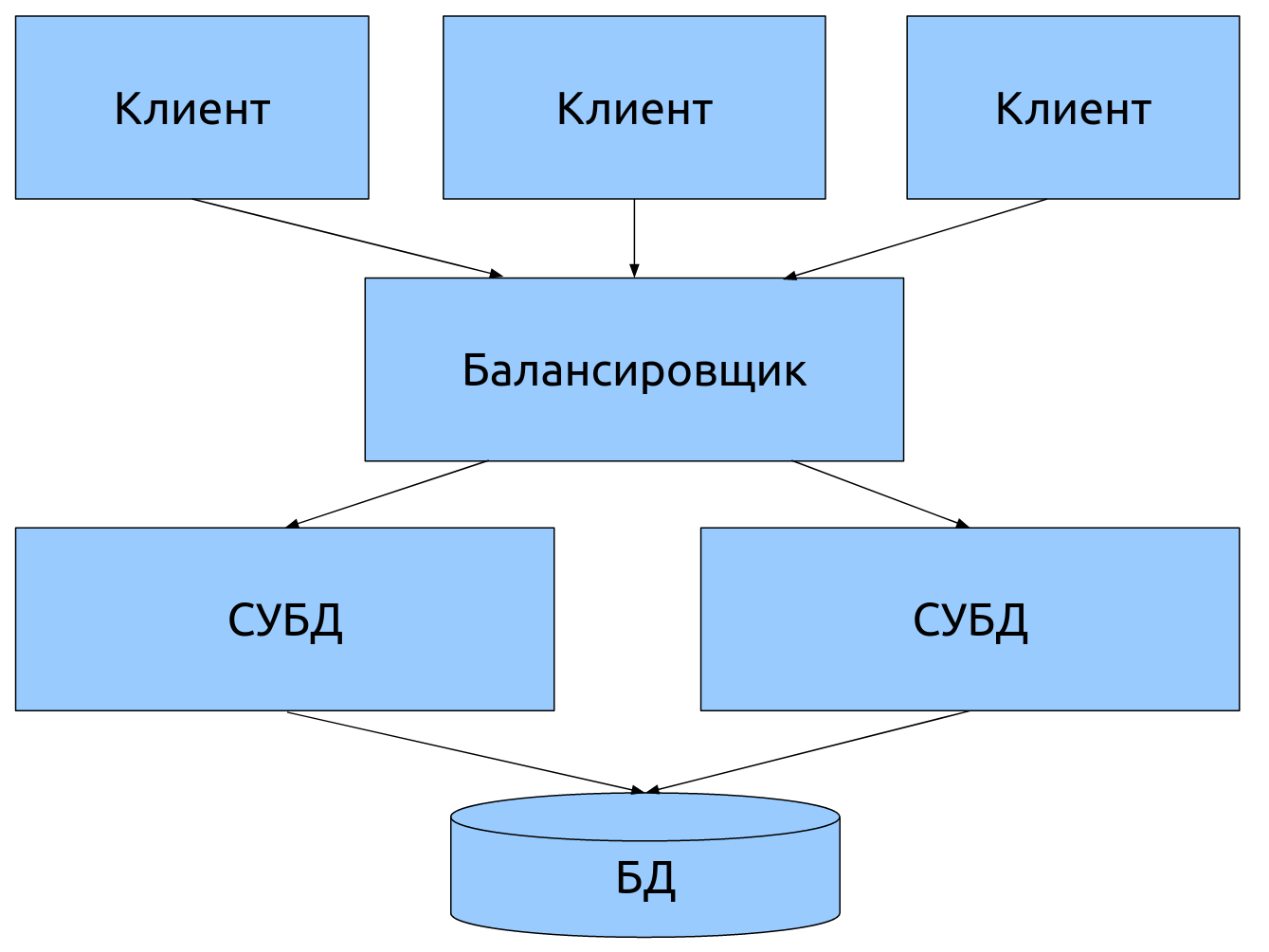

Двухуровневая с несколькими серверами

Двухуровневая с несколькими серверами

Двухуровневая архитектура

  • Двухуровневая архитектура используется в клиент-серверных системах, где сервер отвечает на клиентские запросы напрямую и в полном объеме, при этом используя только собственные ресурсы.

  • Т.е. сервер не вызывает сторонние сетевые приложения и не обращается к сторонним ресурсам для выполнения какой-либо части запроса.

  • Типичным сервером для двухуровневой архитектуры является сервер БД.

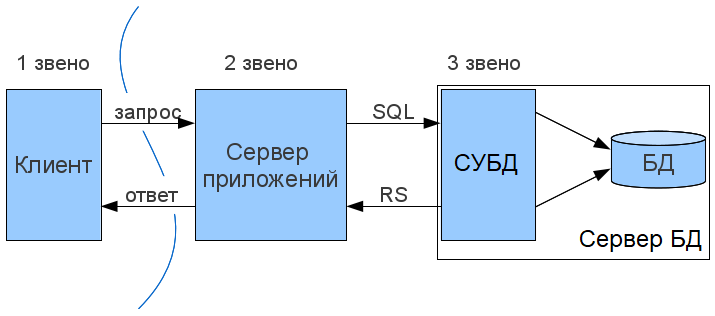

Трехуровневая архитектура

Трехуровневая архитектура

Трехуровневая архитектура

Трехуровневая архитектура

  • Представление данных — на стороне клиента.

  • Прикладной компонент — на выделенном сервере приложений (как вариант, выполняющем функции промежуточного ПО).

  • Управление ресурсами — на сервере БД, который и представляет запрашиваемые данные.

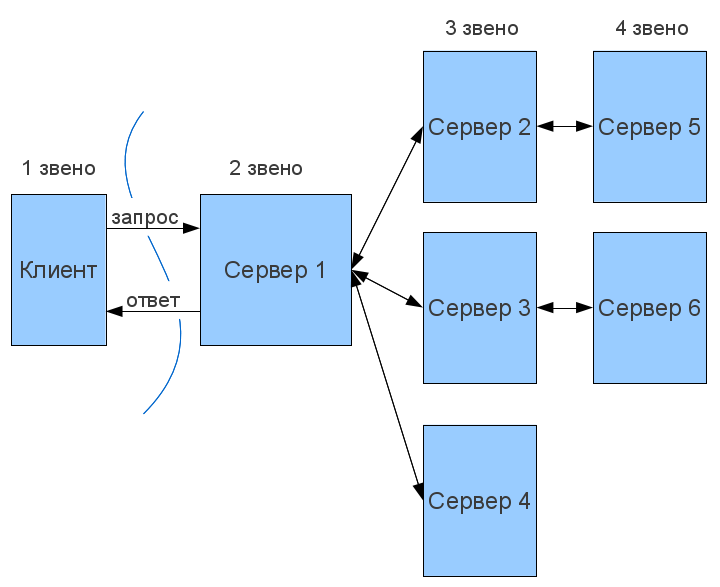

Многоуровневая (N-tier) архитектура

Многоуровневая (N-tier) архитектура

Многоуровневая (N-tier) архитектура

Многоуровневая (N-tier) архитектура

  • Серверами 2-го уровня, как правило, являются балансировщики, диспетчеры, шлюзы различных видов и т.п.

  • На 3-м и последующих уровнях, как правило, располагаются сервера приложений, web-сервера и т.п.

  • Последний уровень, как правило, различные сервера-поставщики данных (БД, web-сервисами и т.п.)

Сравнение архитектур

Двухуровневая архитектура

  • Двухуровневая архитектура проще, так как:

    • клиент эксплуатируется на мощной рабочей станции и разрабатывается с использованием мощных средств разработки

    • все запросы обслуживаются одним сервером БД

  • Менее надежна и предъявляет повышенные требования к производительности сервера.

Трехуровневая архитектура

  • Трехуровневая архитектура сложнее как в разработке, так и эксплуатации.

Трехуровневая архитектура

  • Эта архитектура представляет:

    • Высокую производительность (т.к. ресурсы серверов динамически распределяются между клиентами)

    • Высокую безопасность (т.к. защиту можно определить для каждого сервиса или уровня)

    • Высокую степень надежности (т.к. код и данные объединены)

    • Высокую степень гибкости

    • Высокую степень масштабируемости

    • Централизованное управление

Проблемы архитектуры клиент-сервер

  • Централизация

    • «падение» сервера приведет к недоступности программ для всех клиентов.

  • Защита информации

    • актуальна для любых сетевых решений, использующих инфраструктуру публичных сетей.

Проблемы архитектуры клиент-сервер

  • Стоимость разработки и обслуживания

    • ощутимо выше стоимости разработки монолитного приложения.

  • Производительность

    • зависит от производительности серверной части, что требует значительных затрат на «железо»

Тонкий и толстый клиент

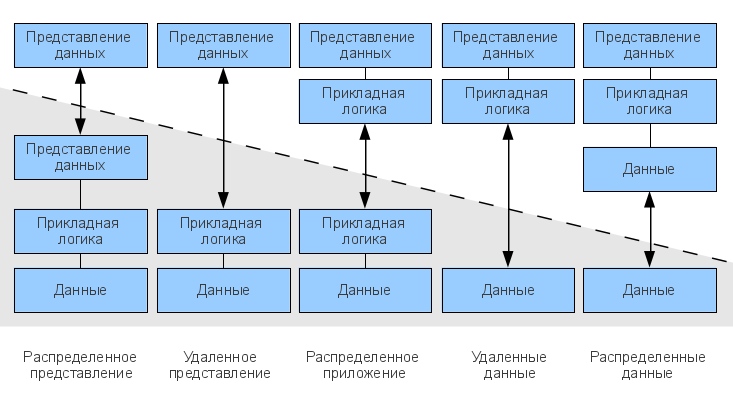

Модели клиент-серверного взаимодействия

Расположение компонентов на стороне клиента или сервера определяет следующие основные модели их взаимодействия в рамках двухуровневой архитектуры:

  • сервер терминалов — распределенное представление данных;

  • файл-сервер — доступ к удаленной базе данных и файловым ресурсам;

  • сервер БД — удаленное представление данных;

  • сервер приложений — удаленное приложение.

Модели клиент-серверного взаимодействия

Модели клиент-серверного взаимодействия

Тонкий клиент

  • Этот термин определяет клиента, вычислительных ресурсов которого достаточно лишь для запуска необходимого сетевого приложения через web-интерфейс.

  • Пользовательский интерфейс такого приложения формируется, например, средствами HTML и вся прикладная логика выполняется на сервере.

  • Для работы тонкого клиента достаточно лишь обеспечить возможность запуска web-браузера, в окне которого и осуществляются все действия.

  • По этой причине web-браузер часто называют "универсальным клиентом".

Толстый клиент

  • Программно-аппаратной платформой такого клиента является рабочая станция или персональный компьютер, работающие под управлением собственной дисковой операционной системы и имеющие необходимый набор программного обеспечения.

  • Непосредственно же под толстым клиентом подразумевается клиентское сетевое приложение, запущенное под управлением локальной ОС.

  • Такое приложение совмещает компонент представления данных и компонент прикладной логики.

Серверы приложений

Серверы приложений

  • Сервер приложений — это сервисная программа, которая обеспечивает доступ клиентов к прикладным программам, выполняющимся на сервере.

  • Сервер приложений обычно выделяется как среднее звено в трехуровневой (многоуровневой) клиент-серверной архитектуре

  • Сервер приложений предоставляет среду, в которой прикладные программы могут работать, независимо от того, что и как именно они делают.

Серверы терминалов

  • Серверы терминалов представляют среду для удаленного выполнения программ, в качестве которой выступает сама операционная система.

  • Доступ к ним осуществляется по протоколам удаленного управления (telnet, ssh, RDP, VNC и т. п.) из клиентского ПО (эмулятор терминала, средства управления удаленным рабочим столом и т.п.)

Серверы терминалов

  • Управление запущенной программой выполняется через эмулируемый на клиенте пользовательский интерфейс (текстовый или графический) операционной системы.

  • На серверной стороне взаимодействие программ с ОС реализуется через системные вызовы.

  • Управление также осуществляется средствами операционной системы.

  • Разработка может вестись на любом языке, доступном в конкретной ОС.

Общий шлюзовой интерфейс

  • Общий шлюзовой интерфейс (CGI) — технология доступа к приложениям через веб-сервер.

  • Отличия от сервера терминалов здесь в том, что пользовательский интерфейс предоставляется в виде веб-страниц.

  • Запросы веб-клиентов, обращенные к программам, размещенным в выделенном каталоге (как правило cgi или cgi-bin) перенаправляются на их вход через стандартный поток ввода (stdin).

  • Результаты выполнения в виде гипертекста приложение возвращает веб-серверу через stdout.

Серверы Java-приложений

  • Контейнер сервлетов — один из архитектурных компонентов J2EE, представляющий окружение для выполнения сервлетов.

  • Сервлет — это Java-приложение, выполняющееся на стороне сервера (в отличие от апплета).

  • Контейнер сервлетов может работать как полноценный самостоятельный сервер, но чаще используется совместно с другим серверным ПО.

  • Обеспечивает обмен данными между сервлетом и клиентами, берёт на себя выполнение таких функций, как создание программной среды для функционирующего сервлета, идентификацию и авторизацию клиентов, организацию сессии для каждого из них.

Серверы Java-приложений

  • Сервер приложений J2EE — реализация системы в соответствии со спецификацией J2EE, обеспечивающая работу модулей с логикой конкретного приложения.

  • Включает в себя как минимум следующие сервисы:

    • EJB-контейнер, который поддерживает автоматическую синхронизацию Java-объектов с базой данных (CMP — container managed persistence, BMP — bean managed persistence);

    • JMS — сервис доставки сообщений между компонентами и серверами;

    • JSF

Серверы Java-приложений

  • Включает в себя как минимум следующие сервисы:

    • Управление ресурсами (доступ к СУБД, файловой системе, почтовому серверу и т. д.);

    • Безопасность и защита данных;

    • Поддержка транзакций (в том числе и распределённых, двухфазных).

    • веб-сервер

    • сервлет-сервер;

    • поддержка веб-сервисов.

Другие платформы

  • Язык Python, получивший популярность во многом благодаря Google, является основным средством разработки для сервера веб-приложений Zope.

  • Для сценариев на языке PHP, широко используемом для создания веб-сайтов, компания Zend Technologies (разработчик самого языка PHP) создала сервер приложений Zend Server.

  • Компания Microsoft представляет собственные решения для поддержки бизнес-логики и сервисной инфрастуктуры на основе ОС Windows Server и технологии .NET Framework. Основным средством разработки является язык C#. В качестве сервера приложений/WEB сервера выступает IIS.

Промежуточное ПО (middleware)

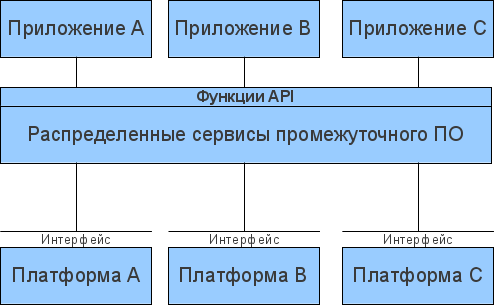

Middleware

Middleware

Middleware

Промежуточное программное обеспечение (middleware) — это класс программного обеспечения, предназначенного для объединения компонентов распределенного клиент-серверного приложения или целых сетевых приложений в единую информационную систему.

Функции middleware

  • реализация и поддержка выполнения бизнес-логики

  • прозрачный доступ к другим сетевым сервисам и приложениям;

  • обеспечение независимости функционирования от других сетевых сервисов;

  • обеспечение высокой надежности и постоянной готовности.

Виды middleware

  • Программное обеспечение для межпрограммного взаимодействия

  • Программное обеспечение доступа к базам данных.

Middleware для межпрограммного взаимодействия

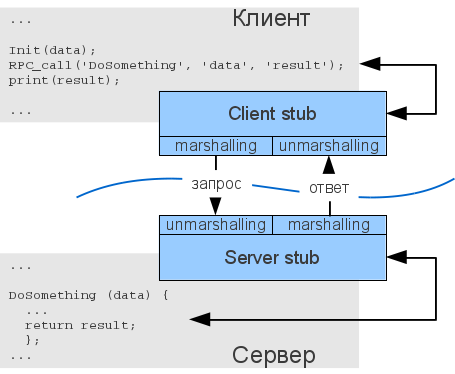

Remote Procedure Call

Remote Procedure Call

Remote Procedure Call

  • Remote Procedure Call - Вызов удаленных процедур- RPC

  • Развитие RPC привело к появлению web-сервисов

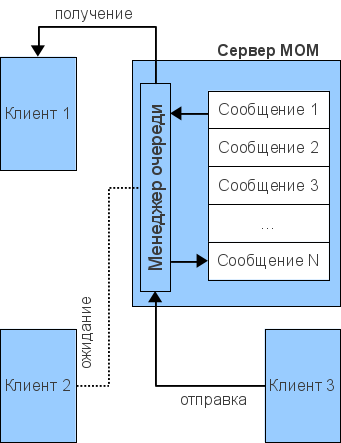

Message-oriented middleware

Message-oriented middleware

Message-Oriented Middleware

  • Message-Oriented Middleware - MOM - Сервисы обработки сообщений

  • надежная доставка сообщений (reliable message delivery) — система MOM гарантирует, что в процессе обмена ни одно сообщение не будет утеряно;

  • гарантированная доставка сообщений (guaranteed message delivery) — сообщение доставляется адресату немедленно или через заданный промежуток времени, не превышающий определенного значения (в случае, если сеть в данный момент не доступна);

  • застрахованная доставка сообщений (assured message delivery) — каждое сообщение доставляется один раз.

Transaction Processing monitors

Transaction Processing monitors

Transaction Processing monitors

  • Transaction Processing monitors - TP-monitors - Мониторы обработки транзакций

  • Атомарность (Atomicity) – операции транзакции образуют неделимый, атомарный блок, который либо выполняется от начала до конца, либо не выполняется вообще. При невозможности выполнения транзакции происходит откат к исходному состоянию;

  • Согласованность (Consistency) – по завершении транзакции все задействованные ресурсы находятся в предопределенном и согласованном состоянии;

Transaction Processing monitors

  • Изолированность (Isolation) – одновременный доступ транзакций различных приложений к разделяемым ресурсам координируется таким образом, чтобы исключить их влияние друг на друга;

  • Устойчивость (Durability) – независимо от проблем на нижних уровнях (к примеру, обесточивание системы или сбои в оборудовании) изменения, сделанные успешно завершённой транзакцией, должны остаться сохранёнными после возвращения системы в работу

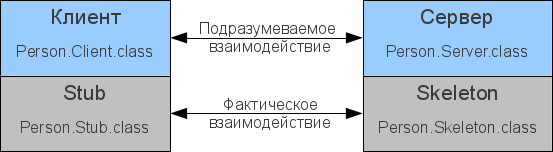

Distributed object systems

Distributed object systems

Distributed object systems

  • Distributed object systems - Распределенные объектные системы

  • CORBA (Common Object Request Broker Architecture, типовая архитектура брокера объектных запросов) — открытый стандарт, разработанный группой Object Management Group (OMG), который определяет интерфейсы между сетевыми объектами, позволяющие им работать совместно.

  • Брокеры объектных запросов (object request brokers, ORB), созданные в соответствии с CORBA, представляют интерфейсы для разработки объектно-ориентированных систем «клиент-сервер».

Distributed object systems

  • Microsoft COM (Component Object Model, компонентная объектная модель) — это семейство технологий, предназначенных для организации взаимодействия Windows-приложений (см. MSDN: The Component Object Model). В это семейство входят COM+, DCOM (Distributed COM) и ActiveX Controls. Microsoft позиционирует COM как платформу для разработки повторно используемых (re-usable) компонентов приложений. В случае DCOM — компонентов распределенных клиент-серверных систем.

Distributed object systems

  • EJB (Enterprise JavaBeans) — технология, разработанная Sun Microsystems для корпоративных решений на платформе Java EE. Спецификация EJB описывает архитектуру серверных компонентов и порядок их использования в клиент-серверных приложениях. Эта технология упрощает разработку распределенных систем на основе Java и обеспечивает наибольшую переносимость Java-приложений.

Middleware для доступа к базам данных

  • Поддержка стандартов языка SQL.

  • Поддержка встроенного языка хранимых процедур (PL/SQL, T-SQL).

  • Средства СУБД, позволяющие выполнять импорт данных из внешних источников.

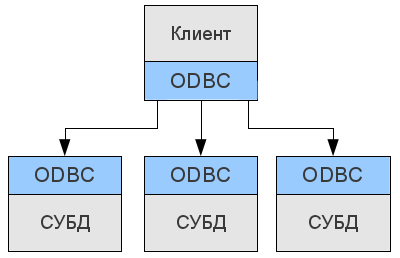

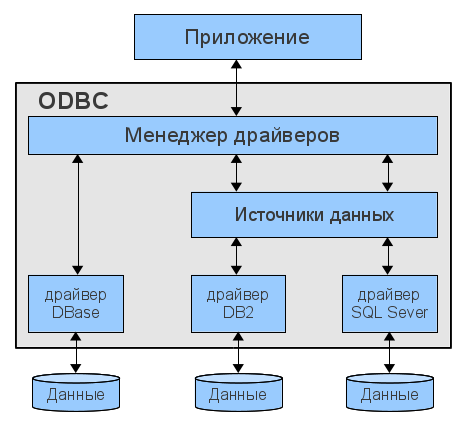

Open DataBase Connectivity

Open DataBase Connectivity

Open DataBase Connectivity

Open DataBase Connectivity

Open DataBase Connectivity

  • Open DataBase Connectivity - ODBC - открытое соединение с БД

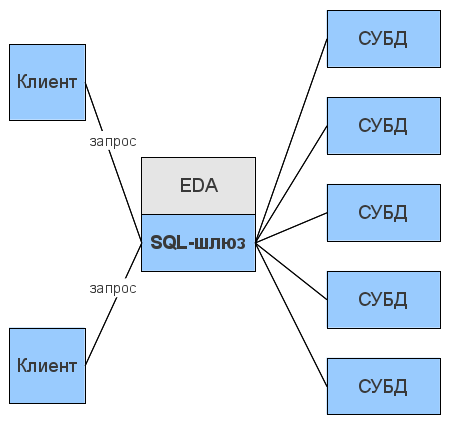

Event-Driven Architecture

Event-Driven Architecture

Event-Driven Architecture

  • Event-Driven Architecture - EDA - событийно-управляемая архитектура

  • Это концепция управления корпоративной информационной системой на основе событий, возникающих в бизнес-процессе.

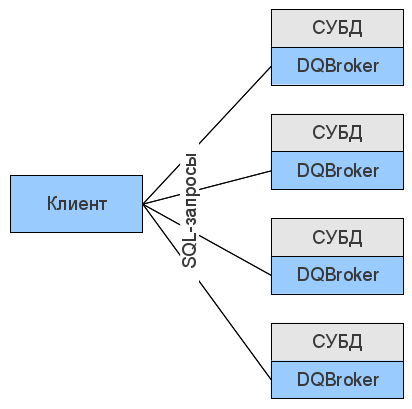

Distributed Query Broker

Distributed Query Broker

Distributed Query Broker

  • Distributed Query Broker - DQB - брокер распределенных запросов

  • Децентрализованное (в отличие от EDA) решение для доступа к БД на основе ORB.
